Fiber Optik Sistemleri

FİBER OPTİK NEDİR?

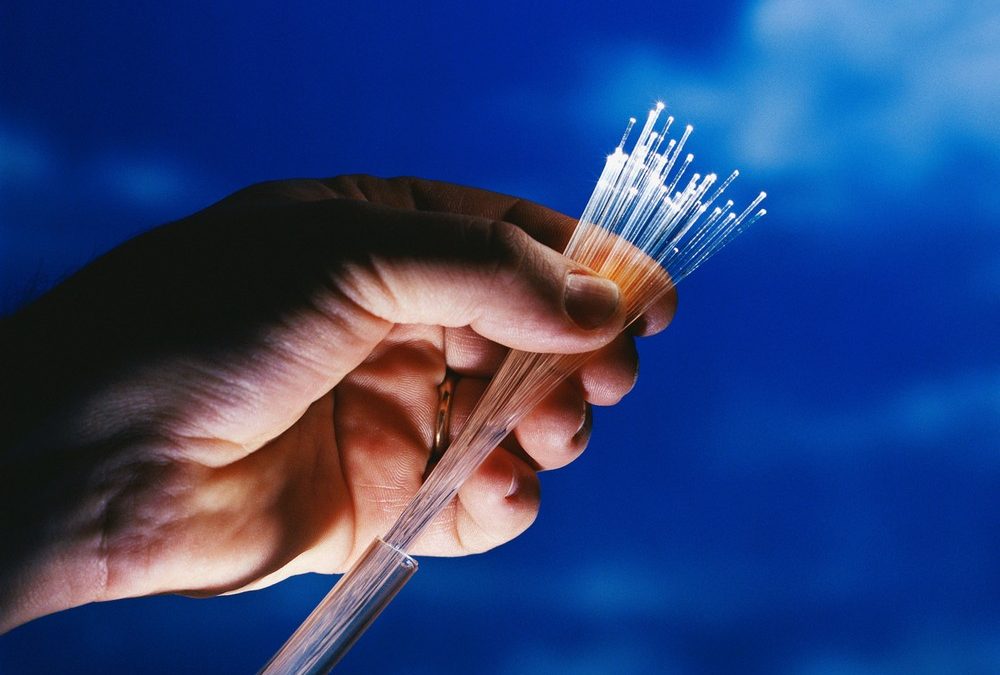

Fiber optik, insanın saç teli kalınlığında ve çok hassas üretilmiş saf bir cam ip üzerinden ışığın iletilmesi prensibiyle çalışan bir sistemdir. Bu şekilde üretilmiş kabloların tercih edilmesinin en büyük sebebi, çevresel şartların ağır olduğu; nemli, rutubetli, elektriksel alan parazitlerinin yoğun olduğu yerlerden etkilenmemesi ve her zaman stabil bir bağlantı sunmasıdır. Fiber optik kablolar, iletimi ışık hızıyla yani saniyede 300 bin km’lik hızla gerçekleştirirler. Bu yönleri sebebiyle uzak mesafelere veri aktarımı için tasarlanmışlardır.

Fiber optik bir kablonun kesitine bakıldığında iç kısımları şunlardır:

• Merkez ışığın hareket ettiği ince cam tabaka cam örtü
• Merkezin dışını saran optik malzemeden üretilmiş, merkezden yansıyan ışığı tekrar merkeze geri gönderen kısım kılıf
• Kabloyu darbelere ve neme karşı koruyan dış katman yüzlerce hatta binlerce optik fiberden oluşan bu kablolar, merkez çaplarına, yapıldıkları malzemeye ve ışığın kırılma şekline göre ikiye ayrılırlar.

1.Tekil Modlu Fiberler: Yaklaşık 9 mikronluk çapa sahip olan ince merkezli kablolardır ve 1300 ile 1550 nanometre arasında dalgaboyu değerine sahip kızılötesi lazer ışığını iletirler. Bu kablo tipi genellikle veri kaybının daha az olması istenen yerlerde kullanılır.

2.Çoğul Modlu Fiberler: Yaklaşık 62.5 mikronluk çapa sahip olanlardır ve 850 ile 1300 nanometre arasında dalga boyu değerine sahip kızılötesi lazer ışığını iletirler.Üretim maliyeti daha uygun olduğundan en çok kullanılan kablo türüdür. Kayıp miktarı tekil modlu kablolara göre daha fazladır.

Bazı fiber kablolar ise plastikten üretilmiştir ve 1mm’ye varan merkeze sahiptirler. Bu kablolar 650 nanometre dalga boyuna sahip görülebilir kırmızı ışığı iletirler.

Fiber Optik Kablolar Işığı Nasıl İletirler?

Lazerden gönderilen ışın demeti ilk başta doğrusal bir yol izler. İlk başta ışık sinyali 1 ve 2 olarak çıkan alt – üst sınır ışınları şekilde görüldüğü gibi kablonun kıvrıldığı noktalarda; ışık cam örtüye çarpıp geri yansır bu şekilde yansıya yansıya merkezdeki yoluna yavaşlayarak ve bir miktar kayba uğrayarak da olsa devam ederler. Bu nedenledir ki, fiber kabloların fazla kıvrım yapmadan genellikle düz bir yol izlemesi, veri iletim hızı ve kalitesi açısından önemlidir. Cam örtü tabakası ışığı kesinlikle absorbe etmez ve neredeyse tam olarak yansıtır bu da bilginin kayıpsız şekilde ulaşması için çok önemli bir noktadır.

Fiber optik kablolar kullanım yeri ve şartlarına bağlı olarak çelik zırh ya da jel tabakası gibi başka koruyucu ve esneklik kazandırıcı kısımlar da ilave edilebilmektedir. Kablonun üzerine yerleştirilen bu koruyucu tabaka aynı zamanda kemirgenlerin ısırmalarına engel olmak için özel kimyasal maddeler içerir. Bu maddeler kemirgenlerin kabloyu ısırdıklarında tiksinerek kabloyu koparmalarına engel olur.
